一、產品概述

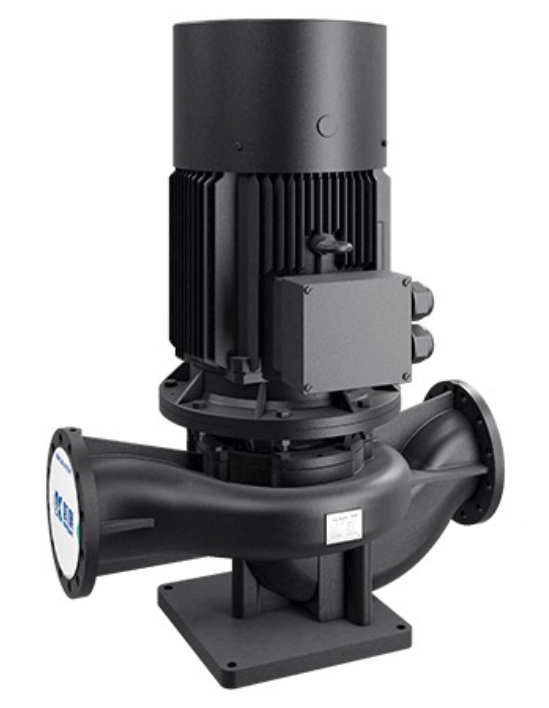

KQL 立式、KQW 臥式單級單吸離心泵是上海凱泉第六代升級款經典清水泵，依托寬高效水力模型、精密覆膜砂鑄造工藝打造，主打暖通空調、民用供水、循環水輸送，流量 8~1400m3/h、揚程≤127m，2960/1480/980r/min 三檔轉速可選，是建筑暖通、水處理、工廠循環配套主力泵型。

二、產品優勢

1. 外觀與鑄造：覆膜砂精密鑄造泵體，鑄件整體電泳防腐漆面，外形規整美觀，防銹耐水汽；

2. 高效節能：閉式鑄鐵葉輪 + 優化水力模型，全區間高效區寬，運行能耗更低；

3. 耐用長壽：泵體電機同軸一體式結構，同軸度高、振動噪音小；標配 SKF/NSK 進口軸承、304 不銹鋼軸套，博格曼 / 約翰克蘭品牌機械密封，杜絕軸面銹蝕，易損件壽命大幅提升；

4. 安裝省錢：立式 K 管道直裝無需底座，臥式結構緊湊，占地比傳統水泵縮減 40%~60，基建投資節省；整機無泄漏設計，運維成本降低 50%~70%；

5. 選型覆蓋面廣：DN50~350 全口徑譜系完善，2 極 / 4 極 / 6 極多轉速規格，覆蓋小流量增壓到大流量循環全工況。

6.


三、適用工況 & 輸送介質

? 使用行業

? 介質參數

• 常溫工況：介質 - 25℃~80℃，標配通用機封；

• 高溫工況：80~120℃采暖熱水，選配耐高溫機械密封 + O 型圈；

  可定制適配：鹽水、醇類溶液、輕度油水、切削冷卻液（不同介質可配套 AQTEGG/Q7 系列多材質機封）。

? 使用環境

四、型號釋義（示例：80KQL50-32-7.5/2）

• 80：泵進出口口徑 DN80

• KQL = 立式單級泵；KQW = 臥式單級泵

• 5：額定流量 50m3/h

• 32：額定揚程 32m

• 7.5：電機功率 7.5KW

• /2：電機極數（2 極 2960r/min、4 極 1480r/min）

•


五、結構配置

1. 過流部件：泵體、泵蓋、閉式葉輪優質鑄鐵；

2. 泵軸：45# 碳鋼，軸套 304 不銹鋼；

3. 軸承：≤4KW 配 NS，＞4KW 配 SKF 進口軸承；

4. 電機：YE3 超高效率國標三相異步電機，380V/50HZ，IP55 防護、F 級絕緣；

• KQL 立式：V1 安裝電機；KQW 臥式：B35 安裝電機；

5. 密封：博格曼 / 約翰克蘭機械密封，80℃以?xún)?nèi)清水免維護，無轉向限制。

6.


六、承壓參數

1. DN125 及以下（2 極）：工作壓力 1.6MPa，試壓 2.1MPa；

2. DN125~250（4 極）：工作壓力 1.2MPa，試壓 1.6MPa；

3. DN300 及以上：工作壓力 1.0MPa，試壓 1.3MPa；

125 口徑以上 4 極可選球墨鑄鐵泵殼（訂貨注明）。

七、安裝形式

KQL 立式泵

1. 管道直裝（7.5kW 以下免底座）；

2. 硬性地基安裝；

3. 配隔振墊 / 隔振器柔性減振安裝；

KQW 臥式泵

可選配件：PN16 國標配對法蘭、Rp1/4 排氣口、Rp3/8 測壓接頭。

八、訂貨須知

1. 常規清水直接標注：型號、流量、揚程、功率、立式 / 臥式；

2. 特殊介質（高溫、鹽水、油料等）：注明介質名稱、溫度、濃度、密度，定制密封與材質；

3. 特殊需求：進口壓力、防爆電機、非標電壓（非 380V）、球鐵泵體等需合同備注。
